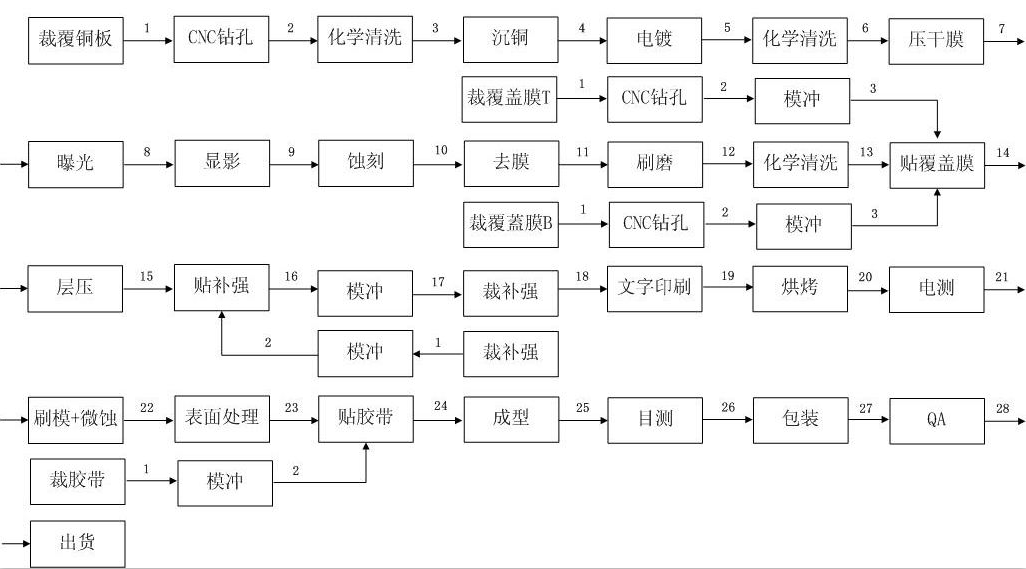

有朋友問小編FPC軟板的工藝流程是怎么樣的，有沒有一張圖能表達的，這里小編來詳細的說一下，順便提供一張我司的工藝流程圖。

　　制作一張質地優良的FPC柔性線路板必須有一個完整而合理的生產流程，從生產前預處理到最后出貨，每一道程序都必須嚴謹執行。在生產過程中，為了防止開短路過多而引起良率過低或減少鉆孔、壓延、切割等出工藝問題而導致的FPC板報廢、補料的問題，及評估如何選材方能達到客戶使用的最佳效果的柔性線路板。

　　產前預處理顯得尤其重要。產前預處理，需要處理的有三個方面，這三個方面都是由工程師完成。首先是FPC板工程評估，主要是評估客戶的FPC柔性線路板是否能生產，公司的生產能力是否能滿足客戶的制板要求以及單位成本;如果工程評估通過，接下來則需要馬上備料，滿足各個生產環節的原材料供給。

　　最后，工程師對：客戶的CAD結構圖、gerber線路資料等工程文件進行處理，以適合生產設備的生產環境與生產規格，然后將生產圖紙及MI(工程流程卡)等資料下放給生產部及文控、采購等各個部門，進入常規生產流程。

　　FPC雙面板流程:開料→ 鉆孔→ PTH → 電鍍→ 前處理→ 貼干膜 → 對位→曝光→ 顯影 → 圖形電鍍 → 脫膜 → 前處理→ 貼干膜 →對位曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→ 沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨

　　FPC單面板流程:開料→ 鉆孔→貼干膜 → 對位→曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→表面處理→沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨

　　以上就是小編整理的關于FPC柔性線路板的工藝流程，希望對大家有幫助，如還有不清楚的地方，請聯系我司客服為您解答。
