近日，有朋友問小編，F(xiàn)PC的材料是由哪些組成的，這里小編來說細的說一說。

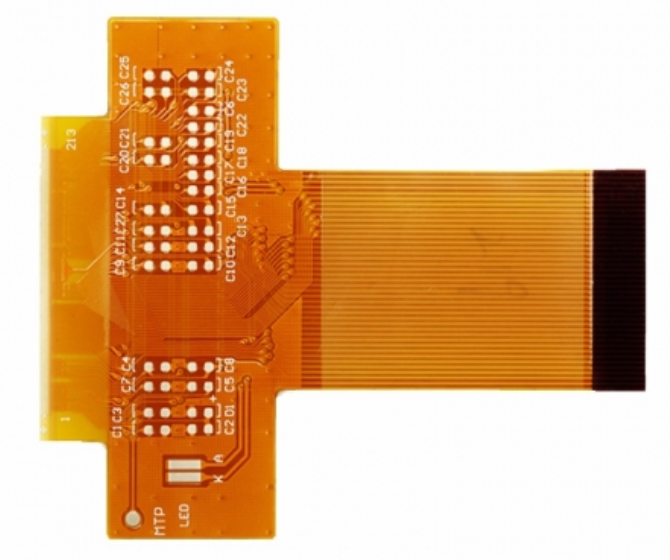

　　FPC在柔性線路板的結構中,組成的材料是是盡緣薄膜、粘接劑和導體。

　　盡緣薄膜

　　盡緣薄膜形成了電路的基礎層，粘接劑將銅箔粘接至了盡緣層上。在多層設計中，它再與內層粘接在一起。它們也被用作防護性覆蓋，以使電路與灰塵和濕潤相隔盡，并且能夠降低在撓曲期間的應力，銅箔形成了導電層。

　　在一些柔性電路中，采用了由鋁材或者不銹鋼所形成的剛性構件，它們能夠提供尺寸的穩(wěn)定性，為元器件和導線的安置提供了物理支撐，以及應力的開釋。粘接劑將剛性構件和柔性電路粘接在了一起。

　　另外還有一種材料有時也被應用于柔性電路之中，它就是粘接層片，它是在盡緣薄膜的兩側面上涂覆有粘接劑而形成。粘接層片提供了環(huán)境防護和電子盡緣功能，并且能夠消除一層薄膜，以及具有粘接層數(shù)較少的多層的能力。

　　盡緣薄膜材料有很多種類，但是最為常用的是聚酷亞胺和聚酯材料。目前在美國所有柔性電路制造商中接近80%使用聚酰亞胺薄膜材料，另外約20%采用了聚酯薄膜材料。

　　聚酰亞胺材料具有非易燃性，幾何尺寸穩(wěn)定，具有較高的抗扯強度，并且具有承受焊接溫度的能力，聚酯，也稱為聚乙烯雙笨二甲酸鹽(Polyethylene terephthalate簡稱：PET)，其物理性能類似于聚酰亞胺，具有較低的介電常數(shù)，吸收的濕潤很小，但是不耐高溫。

　　聚酯的熔化點為250℃,玻璃轉化溫度(Tg)為80℃，這限制了它們在要求進行大量端部焊接的應用場合的使用。在低溫應用場合，它們呈現(xiàn)出剛性。盡管如此，它們還是適合于使用在諸如電話和其它無需暴露在惡劣環(huán)境中使用的產(chǎn)品上。

　　聚酰亞胺盡緣薄膜通常與聚酰亞胺或者丙烯酸粘接劑相結合，聚酯盡緣材料一般是與聚酯粘接劑相結合。與具有相同特性的材料相結合的優(yōu)點，在干焊接好了以后，或者經(jīng)多次層壓循環(huán)操縱以后，能夠具有尺寸的穩(wěn)定性。在粘接劑中其它的重要特性是較低的介電常數(shù)、較高的盡緣阻值、高的玻璃轉化溫度(Tg)和低的吸潮率。

　　粘接劑

　　粘接劑除了用于將盡緣薄膜粘接至導電材料上以外，它也可用作覆蓋層，作為防護性涂覆，以及覆蓋性涂覆。兩者之間的主要差異在于所使用的應用方式，覆蓋層粘接覆蓋盡緣薄膜是為了形成疊層構造的電路。粘接劑的覆蓋涂覆所采用的篩網(wǎng)印刷技術。

　　不是所有的疊層結構均包含粘接劑，沒有粘接劑的疊層形成了更薄的電路和更大的柔順性。它與采用粘接劑為基礎的疊層構造相比較,具有更佳的導熱率。由于無粘接劑柔性電路的薄型結構特點,以及由于消除了粘接劑的熱阻,從而進步了導熱率,它可以使用在基于粘接劑疊層結構的柔性電路無法使用的工作環(huán)境之中。

　　導體

　　銅箔適合于使用在柔性電路之中，它可以采用電淀積(Electrodeposited簡稱：ED)，或者鍍制 。采用電淀積的銅箔一側表面具有光澤，而另一側被加工的表面暗淡無光澤。它是具有柔順性的材料，可以被制成很多種厚度和寬度，ED銅箔的無光澤一側，經(jīng)常經(jīng)特別處理后改善其粘接能力。鍛制銅箔除了具有柔韌性以外，還具有硬質平滑的特點，它適合于應用在要求動態(tài)撓曲的場合之中。

　　以上就是廈門柔性線路板：http://m.dsnl.com.cn/news-gs/318.html 小編整理的關于FPC柔性線路板的組成材料介紹，希望對大家有幫助，如還有不清楚的地方，請聯(lián)系我司客服為您解答。
