電子產品趨向于厚度薄、體積細小、重量輕，同時包含更多功能和高速的運行速度。對fpc布線的時候也要高要求，那么我們在布線的時候需要注意哪些方面呢，下面上海fpc軟板小編來詳細的說一說。

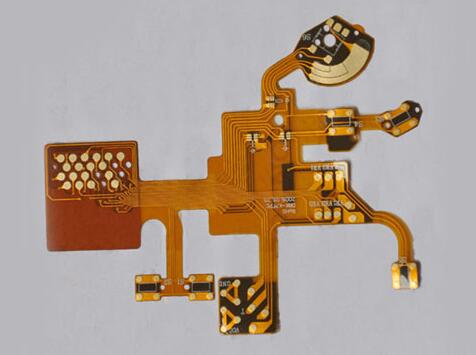

　　fpc軟板布線需要注意的10個點

　　1、四層板電源線層應與地線層盡量靠近以獲得最小電源阻抗。從上到下分別為：信號線、地線、電源線、信號線?？紤]電磁兼容性，六層板從上到下最好為：信號線、地線、信號線、電源線、地線、信號線;

　　2、與地線相鄰的信號層布高速數字信號線和低電平模擬信號線，較遠的層布低速信號線和高電平模擬信號線;

　　3、時鐘線要與地線層相鄰，線寬盡量加大，每根時鐘線的線寬應一致;

　　4、印制導線拐彎處一般取135度鈍角;

　　5、輸入輸出端布線應盡量避免相鄰平行，避免發生反饋輛合;

　　6、一般數字電路信號線寬度為8.il-10nul，間距6mi1-8mil;

　　7、電源線、地線的線寬應盡量加大，對于0.5mm腳間距的器件布線寬度不小于12mil;

　　8、混合信號電路板上的數字地和模擬地分割開，若布線跨越了分割間隙，電磁輻射和信號申擾都會急劇增加，產生電磁兼容問題。因此，F(xiàn)PC線路板設計一般采用統一地，通過數字電路和模擬電路分區布局布線;

　　9、解輻電容引線不能太長，尤其是高頻旁路電容不能有引線;

　　10、對于一些高速信號可采用差分對布線，減小電磁輻射。

　　以上就是上海柔性線路板：http://m.dsnl.com.cn/news-gs/438.html 小編整理的關于fpc軟板布線需要注意的10個點，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
