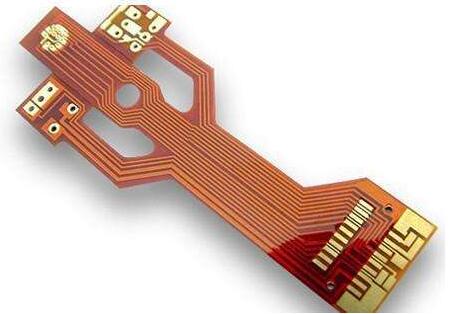

隨著電子產品向輕、薄、小的方向發展，fpc也推向了高密度、高難度發展，好的產品，應該從設計開始，那么設計fpc時，過孔該如何處理呢，下面威海fpc軟板小編來詳細的說一說。

　　通過對過孔寄生特性的分析，我們可以看到，在高速PCB FPC設計中，看似簡單的過孔往往也會給電路的設計帶來很大的負面效應。

　　fpc在設計過孔時應該注意的五個方面

　　1、從成本和信號質量兩方面考慮，選擇合理尺寸的過孔大小。比如對6-10層的內存模塊PCB設計來說，選用10/20Mil(鉆孔/焊盤)的過孔較好，對于一些高密度的小尺寸的板子，也可以嘗試使用8/18Mil的過孔。

　　目前技術條件下，很難使用更小尺寸的過孔了。對于電源或地線的過孔則可以考慮使用較大尺寸，以減小阻抗。

　　2、電源和地的管腳要就近打過孔，過孔和管腳之間的引線越短越好，因為它們會導致電感的增加。同時電源和地的引線要盡可能粗，以減少阻抗。

　　3、PCB板上的信號走線盡量不換層，也就是說盡量不要使用不必要的過孔。

　　4、上面討論的兩個公式可以得出，使用較薄的PCB板有利于減小過孔的兩種寄生參數。

　　5、在信號換層的過孔附近放置一些接地的過孔，以便為信號提供最近的回路。甚至可以在PCB板上大量放置一些多余的接地過孔。當然，在設計時還需要靈活多變。前面討論的過孔模型是每層均有焊盤的情況，也有的時候，我們可以將某些層的焊盤減小甚至去掉。

　　特別是在過孔密度非常大的情況下，可能會導致在鋪銅層形成一個隔斷回路的斷槽，解決這樣的問題除了移動過孔的位置，我們還可以考慮將過孔在該鋪銅層的焊盤尺寸減小。
