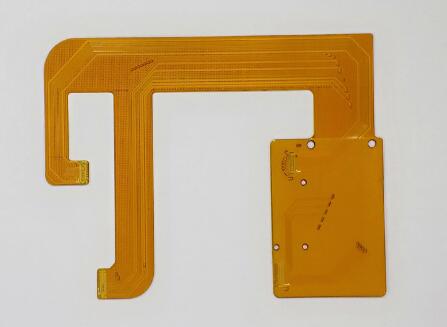

隨著電子行業的不斷發展，以前的硬板已經不能完全滿足現在產品的需求，軟板也越來越受人喜愛，需求量也跟著上升了不少，那么我們在量產的時候，采用模具來沖就顯得非常重要，模具是fpc最后成型沖壓階段必不可少的工具，模具根據客戶的尺寸要求以及產量可分為：鋼模與刀模。下面江蘇fpc生產廠家小編來詳細的說一說。

　　fpc模具的結構和用途

　　一、刀模

　　A、刀模結構

　　1、刀模制作時跟據客戶尺寸要求將需要的圖形在雕刻機上進行制作。

　　2、刀模是由刀片和木板組成。(現公司所使用的木板刀模)使用2.0的定位針或2.5的定位針來固定產品。

　　B、刀模用途

　　主要用來沖切輔材 (PI 膠紙 電磁膜 導電膠 )

　　1、因為FPC不論是基材還是覆蓋膜都有膠的存在， 打樣時不能用普通的CNC進行ROUTING，用CNC進行ROUTING時膠會填充在刀具的切屑刃內造成刀具不利，從而邊上會有毛邊產生，不平整，此時常常用刀模進行FPC樣品的成型處理。

　　2、覆蓋膜上常常有圓孔、方孔、長條型窗口，此種覆蓋膜一般尺寸公差要求不高，圓孔一般用CNC鉆孔，方孔與長條型窗口就常常用刀模，如果開鋼模也可以，但成本高一般沒必要。

　　3、常常尺寸公差要求在+/-0.2mm時量產也用刀模

　　4、補強片：背膠成型(PI)

　　二、鋼模

　　A、鋼模結構如下

　　1、鋼模制作分為上蓋板、鎮板、退料板、下模板、底板共五塊板組成。

　　2、蓋板是指最上面一塊板用與上模固定模丙使用，鎮板是用與固定沖頭使用，退料板是用于配合沖頭與下模刀口吻合，下模板是指刀口，底板是指固定刀口。

　　B、用途：主要用來沖切FPC外形、覆蓋膜、電磁膜(開窗比較復雜)、FR4(補強)、SMT外形

　　1、鋼模常常用在尺寸精度較高的FPC板上

　　2、鋼模常常用在量大的FPC上

　　3、一般能用刀模的地方，也能用鋼模，只是鋼模價格貴

　　三、有以下幾個方面刀模與鋼模不能替代

　　1、長條型槽其寬度為0時只能用刀模，不能用鋼模

　　2、R角小于0.5mm時需用鋼模

　　3、圓孔一般不用模具常用CNC鉆孔

　　4、方孔一般尺寸在2mm*2mm以下者用鋼模

　　以上就是江蘇fpc生產廠家：http://m.dsnl.com.cn/news-gs/503.html 小編整理的關于fpc模具的結構和用途，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
